น็อตล็อคเม็ดมีดไนลอน – หลักการ ข้อดี และคู่มือการใช้งาน

น็อตล็อคแบบสอดไนลอนเป็นหนึ่งในโซลูชั่นการยึดที่ใช้กันอย่างแพร่หลายเพื่อป้องกันการคลายตัวของโบลต์ภายใต้แรงสั่นสะเทือน การกระแทก หรือแรงแบบไดนามิก เป็นทางเลือกที่ง่าย เชื่อถือได้ และคุ้มค่าเมื่อเทียบกับวิธีการล็อคที่ซับซ้อนกว่า เช่น กาว เกลียวผิดรูป หรือน็อตปราสาทพร้อมสลักผ่า

1. วิธีการทำงาน – หลักการเสียดสี-การแทรกแซง

การออกแบบตรงไปตรงมาแต่มีประสิทธิภาพสูง:

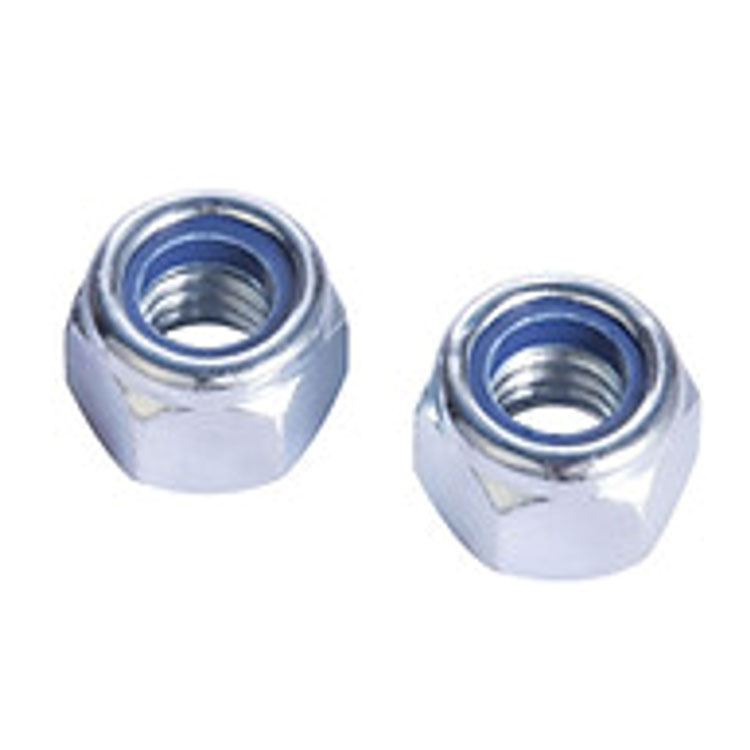

• วงแหวนไนลอนเกรดสูง (โดยทั่วไปคือไนลอน 6/6) จะถูกสอดอย่างถาวรที่ด้านบนหรือตรงกลางของรูเกลียวของน็อต

• เส้นผ่านศูนย์กลางด้านในของวงแหวนไนลอนนี้เล็กกว่าเส้นผ่านศูนย์กลางหลักของเกลียวโบลต์ผสมพันธุ์เล็กน้อย

• เมื่อคุณร้อยโบลต์เข้าไป เกลียวของโบลต์จะตัดและบีบอัดวงแหวนไนลอน ทำให้เกิดความพอดีที่แน่นหนา

• การรบกวนนี้จะสร้างแรงดันในแนวรัศมีต่อเกลียวโบลต์อย่างต่อเนื่อง ซึ่งสร้างความต้านทานแรงเสียดทานสม่ำเสมอซึ่งขัดขวางการคลายตัวแบบหมุน

ต่างจากอุปกรณ์ล็อคแบบกลไก (เช่น แหวนรองหรือสายรัด) ระบบนี้ไม่ต้องอาศัยส่วนประกอบภายนอก — การล็อคจะรวมอยู่ในตัวน็อตเอง

2. ลักษณะประสิทธิภาพหลัก – สิ่งที่คุณต้องรู้

ต้านทานการสั่นสะเทือนได้ดีเยี่ยม

น็อตล็อคแบบสอดไนลอนทำงานได้ดีเป็นพิเศษในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ข้อมูลอุตสาหกรรมจัดอันดับอุปกรณ์เหล่านี้อย่างสม่ำเสมอว่าเหมาะสำหรับสภาวะการสั่นสะเทือนที่รุนแรง ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับยานยนต์ เครื่องจักรอุตสาหกรรม และอุปกรณ์กลางแจ้ง

ขีดจำกัดอุณหภูมิ – ข้อจำกัดหลัก

นี่เป็นปัจจัยที่สำคัญที่สุดประการเดียวในการเลือกถั่วเหล่านี้:

• เมื่อสูงกว่า +100°C ไนลอนจะอ่อนตัวลงและสูญเสียแรงบิดในการล็อค

• ที่อุณหภูมิต่ำกว่า –50°C ไนลอนจะเปราะและอาจแตกร้าวระหว่างการติดตั้งหรือเมื่อถูกกระแทก

เคล็ดลับที่เป็นประโยชน์: หากการใช้งานของคุณเห็นอุณหภูมิคงที่สูงกว่า 100°C ให้ลองใช้น็อตล็อคที่เป็นโลหะทั้งหมดหรือไนลอนอุณหภูมิสูง (ปรึกษาซัพพลายเออร์ของคุณ)

การใช้ซ้ำ – จำกัด

วงแหวนไนลอนเปลี่ยนรูปพลาสติกในการติดตั้งครั้งแรก — แรงบิดแรกนั้นสูงที่สุด

ในการใช้งานที่มีความสำคัญด้านความปลอดภัย (เช่น ระบบเบรก ระบบกันสะเทือน อุปกรณ์ยก) ให้ติดตั้งน็อตใหม่เสมอ

ความเร็วในการติดตั้ง

คุณสามารถติดตั้งได้ด้วยประแจมือ ซ็อกเก็ต หรือเครื่องมือไฟฟ้ามาตรฐาน อย่างไรก็ตาม:

ความเร็วสูงสุดที่แนะนำ: 150 RPM เมื่อใช้ตัวขับลมหรือไฟฟ้า ความเร็วที่สูงขึ้นจะทำให้เกิดความร้อนจากการเสียดสีซึ่งอาจทำให้เม็ดมีดไนลอนเสียหายก่อนที่จะใส่เต็ม

3. วัสดุและการตกแต่งพื้นผิว – เลือกให้เหมาะกับสภาพแวดล้อมของคุณ

การชุบสังกะสีแบบทู่แบบไตรวาเลนท์เป็นวิธีการเคลือบผิวที่คุ้มค่าที่สุดสำหรับใช้ในอุตสาหกรรม สำหรับสภาพแวดล้อมกลางแจ้งชายฝั่งหรือนอกชายฝั่ง แนะนำให้ใช้สเตนเลส A4-316

4. มาตรฐานที่ใช้บังคับ - DIN 985 ขึ้นไป

มาตรฐานสากลที่ได้รับการยอมรับมากที่สุดสำหรับน็อตล็อคเม็ดมีดไนลอนคือ:

สำหรับระบบแบบนิ้ว ANSI/ASME B18.16.6 ครอบคลุมน็อตล็อกไนลอนในเกลียว UNC/UNF

เคล็ดลับ: ตรวจสอบค่าแรงบิดที่มีอยู่ตามมาตรฐานที่เกี่ยวข้องเสมอเพื่อให้แน่ใจว่าสอดคล้องกับข้อกำหนดการออกแบบของคุณ

5. คำแนะนำในการติดตั้งและใช้งานจริง

1. ตรวจสอบวงแหวนไนลอนก่อนการติดตั้ง — จะต้องไม่มีรอยแตกร้าว รอยแตกร้าว หรือการปนเปื้อนของน้ำมัน

2. สตาร์ทน็อตด้วยมือเพื่อหลีกเลี่ยงไม่ให้เกลียวไขว้ ซึ่งอาจเกิดจากการพอดีของการรบกวน

3. เมื่อใช้เครื่องมือไฟฟ้า ให้ตั้งค่าคลัตช์เพื่อป้องกันแรงบิดเกิน — แรงบิดที่เกิดขึ้นจะเพิ่มให้กับแรงบิดของเบาะสุดท้าย ดังนั้นการตั้งค่าเครื่องมือของคุณควรคำนึงถึงเรื่องนี้ด้วย

4. ใช้สารหล่อลื่นกับเกลียวโบลต์ (หากได้รับอนุญาต) ซึ่งจะช่วยลดการครูดได้ โดยเฉพาะกับเหล็กสแตนเลส แต่โปรดทราบว่าการหล่อลื่นอาจลดแรงบิดในการล็อคที่มีประสิทธิภาพลงเล็กน้อย

5. หากรู้สึกว่าน็อตหลวมอย่างผิดปกติในช่วงสองสามเกลียวแรก แสดงว่าแหวนไนลอนอาจสึกหรือชำรุด ให้ทิ้งไป

6. สถานการณ์การใช้งานทั่วไป

7. เปรียบเทียบกับวิธีการล็อคแบบอื่น (อ้างอิงด่วน)

8. สรุป – เมื่อใดจึงควรใช้น็อตล็อคไนลอน

เลือกเมื่อ:

การประกอบของคุณมีการสั่นสะเทือนปานกลางถึงรุนแรง
อุณหภูมิในการทำงานอยู่ระหว่าง –50°C ถึง +100°C
คุณต้องการโซลูชันการล็อคแบบชิ้นเดียวที่ประกอบไว้ล่วงหน้า โดยไม่มีชิ้นส่วนเพิ่มเติมหรือเวลาในการแข็งตัว
ต้นทุนและความเรียบง่ายเป็นสิ่งสำคัญ โดยทั่วไปจะมีราคาถูกกว่าน็อตล็อคที่เป็นโลหะทั้งหมดที่มีเกรดเทียบเท่ากัน
หลีกเลี่ยงเมื่อ:
อุณหภูมิเกิน 100°C อย่างต่อเนื่อง
ต้องถอดน็อตออกและติดตั้งใหม่หลายครั้งในการให้บริการ
โบลต์ที่มีความแข็งแรงสูงมาก (สูงกว่าเกรด 10.9 / คลาส 10.9) จำเป็นต้องมีการควบคุมพรีโหลดที่แม่นยำ — แรงบิดที่มีอยู่อาจรบกวนวิธีการขันมุมแรงบิด

สำหรับการใช้งานในอุตสาหกรรมและยานยนต์ทั่วไปถึง 80% น็อตล็อคเม็ดมีดไนลอนที่ทำจากเหล็กคาร์บอนชุบสังกะสีตามมาตรฐาน DIN 985 ให้ความสมดุลระหว่างประสิทธิภาพ ต้นทุน และความพร้อมใช้งานได้ดีที่สุด

ตรวจสอบเสมอ:

• ขนาดเกลียวและระยะพิทช์ (เมตริกเทียบกับนิ้ว)

• ระดับคุณสมบัติ (เช่น 8, 10 หรือสเตนเลส)

• โปรไฟล์อุณหภูมิของสภาพแวดล้อมการทำงานของคุณ

• ไม่ว่าคุณจะต้องการรุ่นบาง (DIN 985) หรือความสูงเต็ม (DIN 982) สำหรับความยาวแคลมป์ของคุณ

ใช้อย่างถูกต้อง และจะทำให้คุณเชื่อมต่อได้โดยไร้ปัญหาและไม่ต้องบำรุงรักษานานหลายปี
